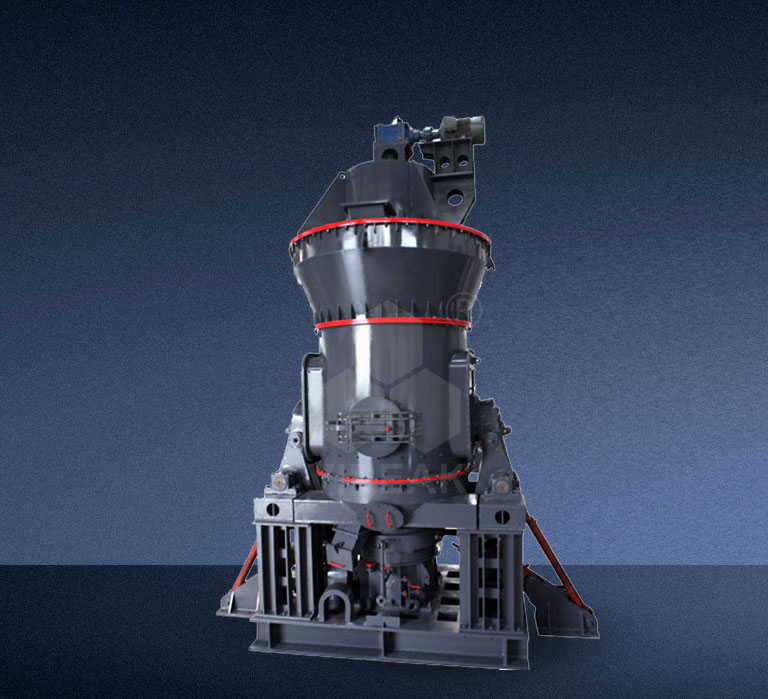

工作原理

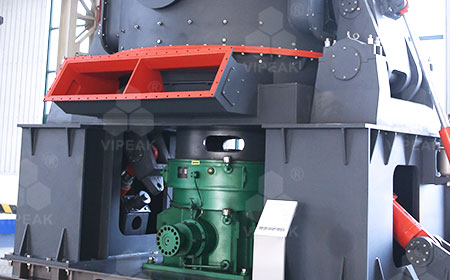

主电机通过减速机带动磨盘转动,同时风从进风口进入磨机,物料经螺旋给料机下料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在分离器叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

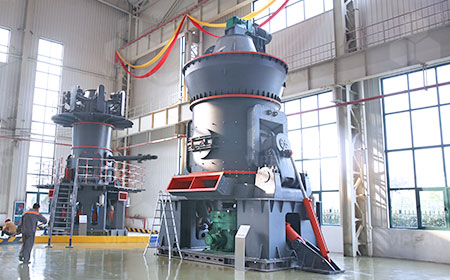

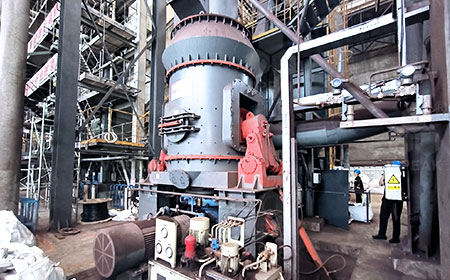

设备特点
投资费用低
集破碎、干燥、粉磨、分级输送于一体,布局紧凑,占地面积少,可露天布置,节省大量投资费用。
操作维修简便
自动控制系统可远程控制,操作简便;通过检修油缸翻转动臂,更换辊套、衬板,减少停机损失。
运行成本低
磨辊在磨盘上直接碾压磨碎物料,能耗降低;工作中磨辊并不与磨盘直接接触,耐磨件使用寿命长。
烘干效率高
由外部通入到磨机内的热风,在磨内直接、多次与粉状物料充分接触,烘干能力强;可调节热风温度。
产品质量稳定
物料在磨内停留时间短,易于检测和控制产品粒度及化学成分,减少重复碾磨,稳定产品质量。
环保清洁
震动小,噪音低,整体密封,系统在负压下工作,无粉尘外溢,环境清洁,满足国家环保要求。

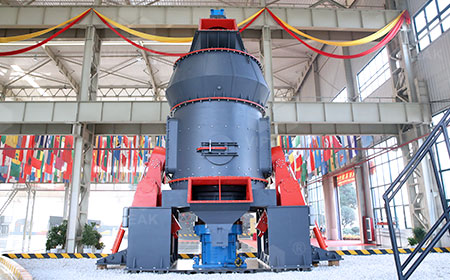

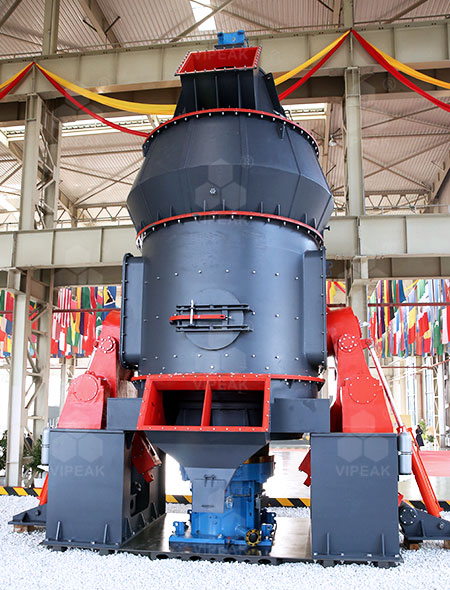

技术参数
系列 | LM立式矿磨(非金属矿、金属矿、水泥生料等) | ||||||||||||
规格型号 | LM 19-2K |
LM 22-2K |
LM 24-2K |
LM 27-2K |
LM 27-3K |
LM 31-2K |
LM 31-3K |
LM 34-2K |
LM 34-3K |
LM 37-3K |
LM 39-3K |
LM 44-4K |
LM 50-4K |
处理能力(t/h) | 10~40 | 15~50 | 20~70 | 25~85 | 30-90 | 38~135 | 40~145 | 46~160 | 48~170 | 55~196 | 65~220 | 75~260 | 90~400 |
入磨物料粒度(mm) | <30 | <35 | <45 | <50 | <55 | ||||||||
最佳入磨物料水分 | <4% | ||||||||||||
需烘干入磨物料水分 | <15% | ||||||||||||
成品细度mm | 0.84-0.037mm(20-400mesh) | ||||||||||||
成品水分 | ≤1% | ||||||||||||
主电机功率kW | 200~220 | 280~315 | 400~450 | 500~560 | 500~630 | 630~900 | 710~1000 | 800~1120 | 800~1250 | 900~1600 | 1120~1800 | 1800~2200 | 2500~3150 |
注:1. 以上处理能力是指加工莫氏硬度<6级的脆性物料,原料易磨性(Bond)指数≤10KWh/t条件下的参考值。
系列 | LM立式煤磨(冶金高炉喷煤、新能源、窑炉燃料、热力锅炉煤粉、水泥等行业) | |||||||||
规格型号 | LM12-2M | LM17-2M | LM19-2M | LM22-2M | LM24-2M | LM27-2M | LM31-2M | LM31-3M | LM34-3M | LM37-3M |
处理能力(t/h) | 4~6 | 7~10 | 10~17 | 16~22 | 20~30 | 26~40 | 35~50 | 40~65 | 45~80 | 65~100 |
入磨原煤粒度(mm) | <38 | <38 | <40 | <40 | <45 | <45 | <50 | <50 | <50 | <50 |
原煤水分 | <15% | |||||||||
煤粉细度 | R0.08=10-20%(200目80-90%通过) | |||||||||
煤粉水分 | < 1-5% | |||||||||
主电机功率kW | 55~75 | 110~132 | 185~220 | 250~280 | 315~355 | 400~500 | 7500~630 | 560~800 | 710~900 | 900~1250 |
注:1.以上处理能力是指粉磨烟煤、哈氏可磨指数≥55条件下的参考值。
系列 | LM立式矿渣磨(矿渣、水渣、炉渣、钢渣等) | |||||||||||
规格型号 | LM 19-2N |
LM 22-2N |
LM 24-2N |
LM 27-2N |
LM 27-3N |
LM 34-2N |
LM 34-3N |
LM 35-3N |
LM 39-3N |
LM 44-4N |
LM 50-4N |
LM 58-4N |
处理能力(t/h) | 7~15 | 9~20 | 11~25 | 12~32 | 15~40 | 18~50 | 22~55 | 25~68 | 55~100 | 75~135 | 90~160 | 130~200 |
入磨水分 | <15% | |||||||||||
成品比表面积 | ≥420m2/kg | |||||||||||
成品水分 | ≤1% | |||||||||||
主电机功率kW | 200~250 | 280~355 | 400~500 | 500~710 | 500~800 | 900~1120 | 900~1250 | 1250~1800 | 1800~2500 | 2500~3150 | 3150~4200 | 4500~5300 |
注:以上处理能力是指矿渣易磨性(Bond)指数≤23KWh/t时的参考值。
